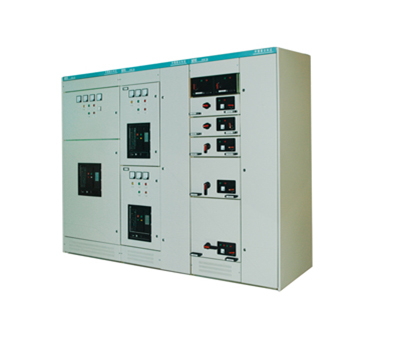

MNS型低压抽出式开关柜
-
- 产品概述
- MNS低压抽出式开关柜是我公司引进国外先进技术生产的低压成套设备，适用于发电厂、变电所、工矿企业、高层建筑等各种工矿企业配电系统。该产品技术水平达到国际先进水平 。并通过国家3C强制认证 ，性能可靠。
-
■ 使用条件
1、周围空气温度不高于+40℃ ，不低于-35℃ ，并且24小时内其平均温度不高于+35℃
2、大气条件：空气清洁 ，相对湿度在最高温度为+40℃时不超过50%，在较低时允许有较高的湿度 ，例如 ：+20℃时为90%。
3、海拔高度不超过1000m。
4、安装倾斜度不超过5度 。
5、无显著振动和冲击振动的地方。
6、无爆炸危险的介质中，且介质无足以腐蚀和破坏绝缘的气体和尘埃（包括带电尘埃）。
■ 技术参数
序号
名 称
单位
参 数
1
额定绝缘电压
V
660
2
额定工作电压
V
660
3
主母线工作电流
A
1250、2000 、2500、3200、4000、5000、6300
4
主母线短时（1s）耐受电流（有效值）
kA
100
5
主母线短时峰值电流（******值）
kA
250
6
配电母线（垂直母线）******工作电流
A
1000
7
配电母线（垂直母线）短时峰值电流（******值）
标准型
kA
90
加强型
130
8
防护等级
IP30、IP40、IP54
■ 技术关键点
●设计紧凑：以较小的空间容纳较多的功能单元 。
●结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求 。
●采用标准模块设计 ：分别可成保护 、操作 、转换、控制、调节 、测定、指示等标准单元 ，用户可根据需要任意选用组装，以200余种组装件可以组成不同方案的柜架结构和抽屉单元 。
●安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能 。
● 技术性能高 ：主要参数达到当代国际技术水平。
●占地少：可大大压缩储存和运输预制件的场地。
●装配方便：不需要特殊复杂工具 。
● 可选用美观新颖的玻璃门面结构，既提高了安全性 ，又提高了防护等级，其防护等级可达IP54。■ 外形结构及安装示意图

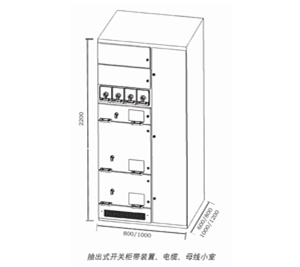

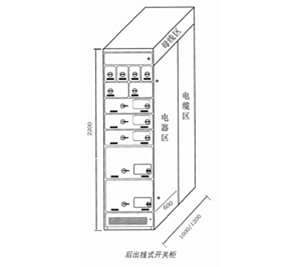

MNS低压抽屉式开关柜柜体示意图

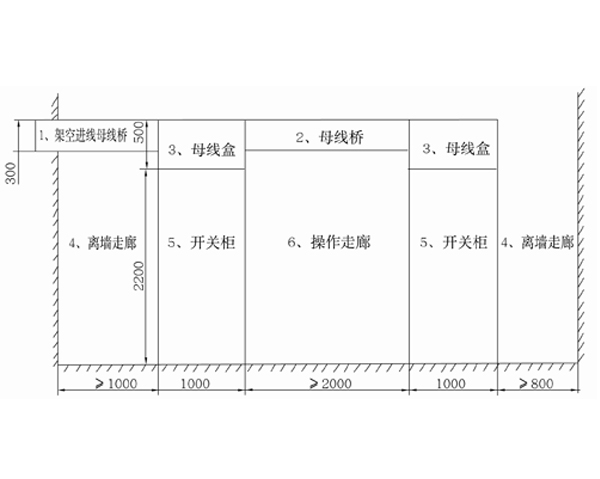

MNS低压抽屉式开关柜安装示意图
