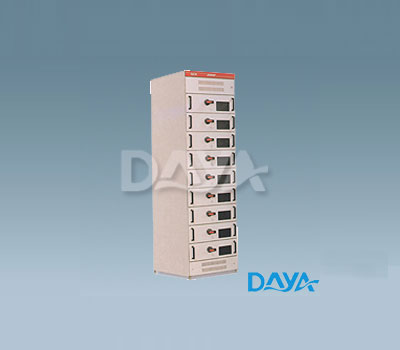

YDS型抽出式低压配电柜产品特点：

a) 按使用类别可分为：进线柜、馈电柜（PC）
、电动机控制柜（MCC）和无功功率补偿柜。

b) 根据系统容量和开关大小
，柜体基本尺寸

：宽度有300mm
、400mm、600mm、800mm四种
；深度有800mm、1000mm二种；高度为2200mm
。

c) 水平母线为柜顶布置
，本系列额定电流等级有：1000A
、1250A
、1600A

、2000A和2500A。

d) 馈电柜或电动机控制柜垂直母线额定电流等级有：630A、1000A和1250A
。

e) 本系列产品母线容量及相应规格：

电流等级 630A 800A 1000A 1250A 1600A 2000A 2500A

母排规格TMY 40×1050×10 50×1060×10 2(40×10)60×1080×10 2(50×10)80×10100×10 2(60×10)100×10120×10 2(60×10)2(80×10) 2(100×10)2(120×10)

f) 水平母排额定短时耐受电流能力：50kA
。

g) 馈电柜及控制柜垂直母线短时耐受电流能力：50kA
。

h) 进线柜中主开关的分断能力：50kA
。

i) 馈电柜及控制柜中保护开关的分断能力

：50kA。。

j) 馈电柜及控制柜回路数
：1～24个。

k) 功能单元类型
：插拔式
、可移式、抽屉式
。

l) 功能单元规格：高度有240mm
、400mm、420mm、900mm
、960mm
、1200mm。

m) 外壳防护等级：IP3X
。

n) 产品使用环境
：污染等级3。

o) 可安装的断路器有：

框架式断路器
：AE
、CW1、HSW1、F1S等系列产品。

塑壳式断路器：D
、NS、CM1
、HSM1等系列产品
。

微型断路器
：DZ47、NC100LS等系列产品
。

p) 可安装的接触器有
：LC、B
、A、CJX1等系列产品。

q) 可安装的隔离开关有：QSA
、QP

、GL等系列产品。
