XGN68-12型户内交流箱式金属封闭开关
-
- 产品概述

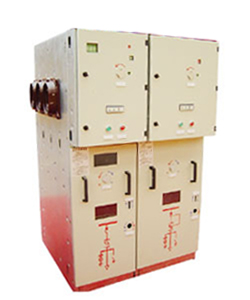

- XGN68-12型户内交流箱式金属封闭开关设备（简称开关柜）是我公司和中国电力科学研院究共同研制生产的新型户内紧凑型供配电设备。
XGN68-12型开关柜内所选用ZN100-12真空断路器和FZN58-12真空负荷开关均采用真空灭弧室环氧树脂固封技术，其外型美观、绝缘性能良好 、操作方便 。柜内采用专利设计的旋转熔断器结构，使得熔断器更换实现抽出式，格外方便。
XGN68-12型开关柜外形尺寸在空气绝缘柜中较小 ，对于城市用户、居民小区供配电符合环保要求，有效占地面积较小，XGN68-12型开关柜是理想的选择 。
-

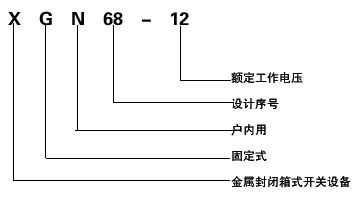

型号使用环境 ：
1 、海拔高度：≤1000m
2 、环境温度：-25℃~40℃
3 、相对湿度：日平均≤95% ，月平均≤90%
4、抗震能力：地震烈度不超过8度
5、安装倾斜：安装倾斜不超过5度
6、使用场所：无爆炸危险 ，化学腐蚀，无剧烈振动
主要技术参数：序号 参数名称 单位 数值 1 额定电压 KV 12 2 主母排额定电流 Hz 630 3 额定频率 kA 50 4 主回路 ，接地回路额定短时耐受电流 kA 20 5 主回路，接地回路额定短时峰值电流 kA 50 6 主回路，接地回路额定短时关合电流 kA 50 7 熔断器开断电流 kA 31.5 40 8 1min工频耐压（有效值）相间 、对地/隔离断口 kA 42/49 9 雷电冲击耐受电压（峰值）相间 、对地/相隔断口 kA 75/85 10 二次回路工频耐压 V 2000 11 额定电流开断次数 次 10000 机械寿命 断路器 、负荷开关 次 10000 隔离开关 、接离开关 次 200 13 外壳防护等级
IP2X 14 操作方式
手动或电动 15 外形尺寸 断路器柜 mm 400×800×1600 负荷开关柜 mm 500×800×1600
柜体结构特点： 开关柜采用2mm厚敷铝锌钢板经CNC机床加工，精度高，强度高，外形美观，柜后有两处压力释放孔 ，******限度地保障人身安全和运行可靠 。 断路器柜结构示意图：

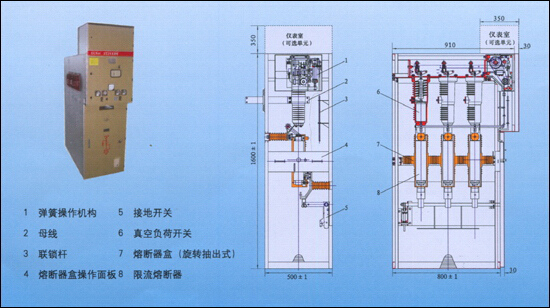

负荷开关柜结构示意图 ：
